WTC, superesperti demoliscono la demolizione controllata (terza parte)

di Paolo Attivissimo. La prima parte di quest'articolo è consultabile qui; la seconda è qui.

Con questa terza parte si conclude la sintesi commentata del documento Collapse of World Trade Center Towers: What Did and Did Not Cause It? (Crollo e collasso delle torri del World Trade Center: cosa l'ha causato e cosa non lo ha causato), pubblicato dal professore di ingegneria civile e scienza dei materiali Zdenek P. Bazant con Jia-Liang Le, Frank R. Greening e David B. Benson. La prima parte della sintesi è stata pubblicata qui; la seconda qui.

La caduta "in perfetta verticale"


Bazant fa riferimento a un congresso nazionale di meccanica teorica e applicata tenutosi a Boulder nel giugno del 2006, nel quale gli esperti di settore hanno smentito altre ipotesi sul crollo delle Torri Gemelle. Fra queste spicca quella dell'"onda di frattura" (fracture wave), confutata in un altro documento di Bazant e proposta dal professore d'ingegneria meccanica Genady Cherepanov, esperto in frattura fragile.

Si tratta di una teoria alternativa talmente spettacolare che vale la pena di soffermarvisi: come spiegato nel proprio sito, secondo Cherepanov le Torri Gemelle sarebbero state attraversate da un'onda di frattura (generata dalle sollecitazioni interne) che avrebbe "disintegrato l'intero edificio mediante crepe invisibili per meno di 0,1 secondi, producendo il rumore di un'esplosione e fornendo le condizioni necessarie per la caduta libera di frammenti d'acciaio e nubi di polvere di frammenti minuti di vetro, marmo e cemento".

La prossima volta che qualcuno obietta che gli scienziati sono poco fantasiosi e non osano mettere in dubbio la verità "ufficiale" o le affermazioni dei colleghi e formano un fronte compatto al soldo dei potenti, vale la pena di ricordare Cherepanov, il cui curriculum non è affatto trascurabile.

Bazant passa poi a occuparsi delle ipotesi del crollo eccessivamente verticale e in pianta delle Torri Gemelle. Va ricordato che le figure sono illustrazioni schematiche e non necessariamente in scala: in un lavoro scientifico fanno fede i calcoli, non i disegni.

Un'altra ipotesi dei critici profani precedentemente confutata è che senza esplosivi le torri sarebbero dovute cadere di lato, come un albero, imperniandosi sulla propria base... Quest'ipotesi era avvalorata, si asseriva, dall'inclinazione osservata della parte superiore della torre all'inizio del crollo (Fig. 2a).

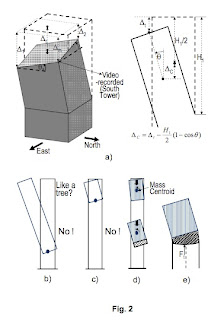

Tuttavia, la rotazione della parte superiore intorno a un punto in corrispondenza della base (Fig. 2b) avrebbe causato una reazione orizzontale circa 10,3 volte maggiore della resistenza alle sollecitazioni di taglio posseduta dal piano, e tale resistenza deve essere stata superata già con l'inclinazione di soli 2,8°.

A quel punto, la parte superiore deve aver ruotato sostanzialmente intorno al proprio baricentro, che deve essere caduto quasi verticalmente. La velocità di rotazione deve essere diminuita durante il crollo, man mano che al blocco in movimento si aggiungeva per accrezione ulteriore massa stazionaria. Pertanto non sorprende affatto che le torri siano crollate sostanzialmente sulla propria pianta. La gravità, da sola, deve aver causato proprio quest'effetto.


In altri termini, un grattacielo non può cadere di lato come fa un albero. Un albero è una struttura piena, mentre un grattacielo è una struttura alveolare, concepita per sopportare il proprio peso e le sollecitazioni ambientali soltanto quando è verticale. Basta inclinarla di lato leggermente e le sollecitazioni diventano troppo asimmetriche e la spezzano. A quel punto il troncone superiore, non essendo più trattenuto e sorretto dalla struttura sottostante, cade non più in fuori, ma verticalmente; poi si disgrega, come spiegato precedentemente, formando una valanga incoerente ma non per questo meno distruttiva.

Quanto osservato al WTC è insomma quello che deve succedere nel crollo per gravità di una grande struttura che s'innesca in alto: non bisogna confondersi con i filmati di altri crolli di edifici prodotti dalle demolizioni o dai terremoti, sia perché si tratta di strutture ben più piccole, con un rapporto altezza/sezione molto meno esasperato e realizzate in cemento armato o simili, sia (e soprattutto) perché in questi filmati il crollo è innescato alla base e non in alto.

Smentita la teoria del pancake


A dimostrazione che il metodo scientifico prevede la formulazione di ipotesi per affinamenti successivi e si autocorregge di fronte all'evidenza (diversamente da altri approcci), Bazant affronta la questione della cosiddetta "teoria del pancake" o, più prosaicamente, "teoria dell'accatastamento":

Nella comunità degli ingegneri strutturisti circolò un'ipotesi iniziale secondo la quale la resistenza delle connessioni fra le travature dei solai e le colonne, supposta insufficiente, avrebbe causato un iniziale accatastamento dei solai, lasciando una struttura tubolare vuota che successivamente perse la propria stabilità.

Tuttavia quest'ipotesi fu confutata dal NIST esaminando attentamente le risultanze fotografiche, che mostrano che alcune colonne perimetrali subirono una deflessione verso l'interno di circa 1 metro. Il NIST spiega questa deflessione con la trazione orizzontale prodotta dall'azione catenaria delle travature dei solai man mano che s'imbarcavano a causa della dilatazione termica differenziale e a causa dello scorrimento ["creep" in originale]. Tale azione sarebbe stata impossibile se le travature dei solai si fossero staccate dalle colonne perimetrali.




Metallo fuso e tracce chimiche di termite


Un'altra critica asseriva delle segnalazioni di "pozze di metallo fuso" all'interno della catasta di macerie, che sarebbero state prodotte da dispositivi incendiari preposizionati a base di termite. Ma tutte le presunte prove sono completamente aneddotiche e sono smentite dai fatti nel rapporto NIST (2005).

Si è asserito che la presenza di residui di termite era dimostrata dallo zolfo, dal rame e dallo zinco rilevati nei campioni di polvere del WTC. Ma la presenza di questi elementi era attesa, dato che erano contenuti nel cartongesso, nei cablaggi elettrici, nella lamiera d'acciaio zincata, eccetera.


Con queste semplici considerazioni si conclude l'analisi del professor Bazant. Come altri già avevano fatto notare, è strano che di queste pozze di metallo fuso non ci sia nessuna traccia fotografica o filmata (a parte le foto false presentate da Steven Jones). Forse che a New York una pozza di metallo fuso non fa notizia e quindi nessuno si prende la briga di fotografarla? Per non parlare del fatto che la termite genera sì calore intensissimo, ma per un tempo molto breve, ed è quindi incapace di mantenere fuso del metallo per lunghi periodi. E le tracce chimiche attribuite alla termite sono spiegabili in modo assolutamente banale se si conoscono e considerano i materiali utilizzati per la costruzione delle Torri Gemelle.

In conclusione, nessuna delle principali teorie cospirazioniste regge all'esame degli esperti di settore. I fenomeni osservati al World Trade Center sono apparentemente anomali o sospetti soltanto per chi non conosce la fisica e il comportamento dei materiali e delle grandi strutture ed è distratto dalla suggestione di immagini talvolta volutamente ingannevoli. Ma complottismo a parte, il lavoro di Bazant getta luce su dinamiche di indubbio interesse per i colleghi di settore e per chiunque s'interessi di scienza e voglia seriamente capire cosa è successo a due splendide, iconiche torri e alle migliaia di vite stroncate l'11 settembre 2001.
